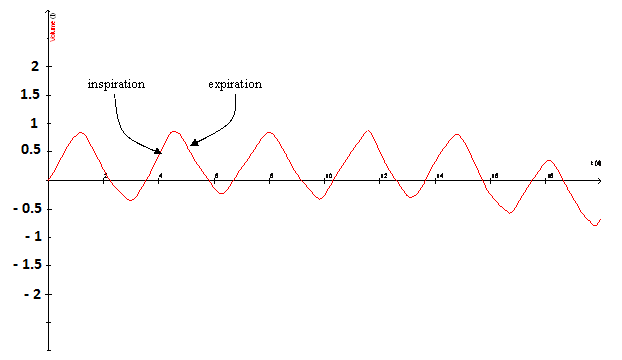

| Signification du tracé. |
 |

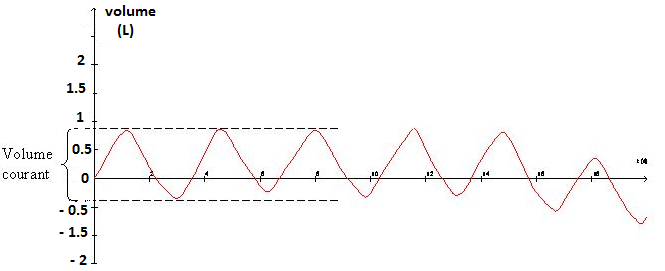

| Mesure du volume courant: le volume courant se lit sur l'axe des ordonnées. Il correspond à la différence entre le volume maximal atteint en fin d'inspiration et le volume minimal atteint en fin d'expiration. |
 Exemple : Sur le tracé ci-dessus: volume courant = 0.9 - ( - 0.4 ) = 0.9 + 0.4 = 1.3L |

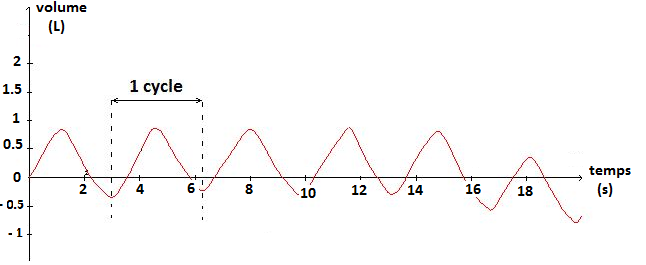

| Mesure de la fréquence respiratoire: nombre de cycles respiratoires par minute. |
 Exemple : Sur le tracé ci-dessus: on compte 6 cycles en 20 secondes ce qui correspond à 6 x 3 = 18 cycles en 60 secondes Fréquence respiratoire = 18 cycles / min |
