Il faut que l'image et en particulier le carré
représentant 1 mm du papier millimétré soit dans le champ de "Mesurim"
; si l'image est trop lourde, commencer par la redimensionner
: menu "Image" puis "Redimensionner" ; une boîte de dialogue apparaît
; diminuer alors le "% de la taille d'origine" (choisir
25 %),
-
Paramétrage de l'échelle : menu "Image" puis
Créer/modifier l'Echelle" ; une boîte de dialogue apparaît : cocher
"Echelle à définir puis cliquer sur "OK" ; dans l'écran qui
apparaît, exécuter ce qui est demandé (choix "couleur" différente de
celles de l'image, puis laisser coché le choix "Longueur") puis

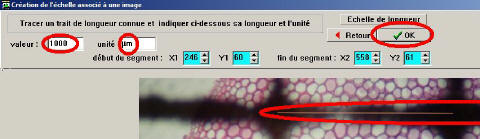

cliquer sur le bouton "suite" ; dans l'écran suivant, renseigner
le cadre "valeur" (rentrer
1000) et le cadre
unités (rentrer
µm) puis cliquer
sur "OK" ; une boîte de dialogue relative au nom de l'échelle
apparaît : cocher "ajout temporaire" puis cliquer sur "OK"
-
Mesure avec l'échelle choisie : il
suffit avec la souris de cliquer sur un point de l'objet puis sur
un 2ème point pour avoir la longueur recherchée de l'objet. Le
résultat s'affiche en bas de l'écran ; remarque : on peut
changer l'épaisseur et la couleur du marqueur de taille.
|
|
