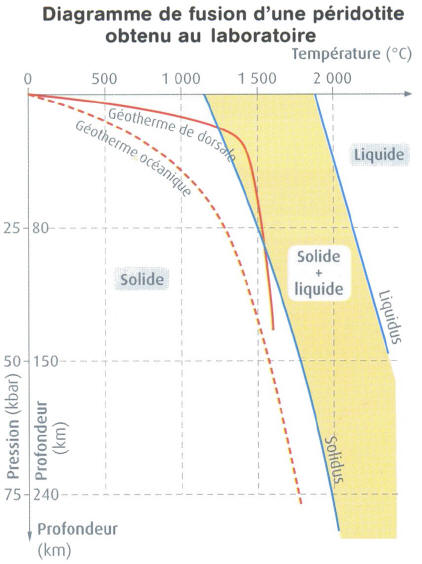

+ Une péridotite du manteau asthénosphérique est soumise en laboratoire à des conditions de pression et de température variables. Au gauche de la droite "Solidus" la péridotite est restée solide. Dans le domaine de pression et de de température situé entre le "Solidus" et le "Liquidus", la péridotite a partiellement fondu : elle forme un mélange solide + liquide. Il faut noter que ce liquide et ce solide n'ont plus exactement la même composition que les péridotites asthénosphériques du départ (la composition des solides restant cependant assez proche de celle des péridotites asthénosphériques). A droite du "Liquidus", on entre dans un domaine où la matière est totalement liquide : cette situation ne se produit jamais au niveau de la croûte et du manteau.

+ Enfin, on  a représenté dans ce diagramme, l'évolution de la pression (donc de la profondeur) et de la température, au niveau d'une dorsale (= géotherme de dorsale) et au niveau d'un point de l'océan éloigné de la dorsale (= géotherme océanique). Ces courbes fournissent donc tous les couples pression / température rencontrées quand on s'enfonce dans le globe terrestre à partir de ces deux point précis (dorsale et point océanique éloigné d'une dorsale).
