Tomographies du manteau

Les anomalies des vitesses des ondes sismiques (S), relevées à diverses profondeurs traduisent des différences de rigidité liées à des différences de température. Les zones représentées en rouge sont celles où les ondes S sont plus lentes par rapport à la vitesse moyenne à cette profondeur. Ces zones correspondent à des parties du globe où la température est plus élevée que la température théorique attendue à cette profondeur. Les zones de couleur bleue sont celles où les ondes sismiques sont plus rapides et où la température est plus faible.

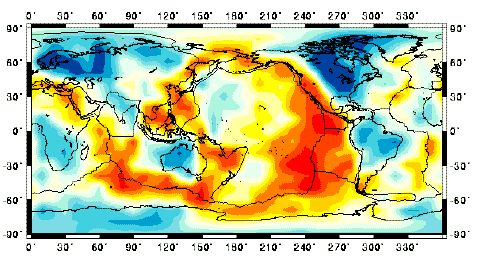

Tomographie :

 100 Km

de profondeur

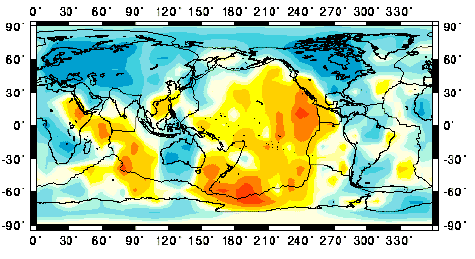

Tomographie :

 200 Km

de profondeur

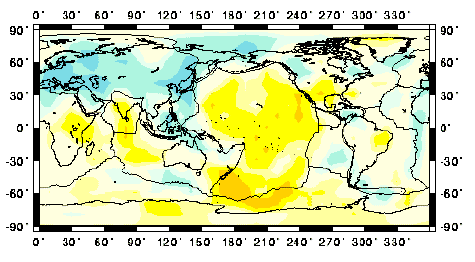

Tomographie :

 310 Km

de profondeur

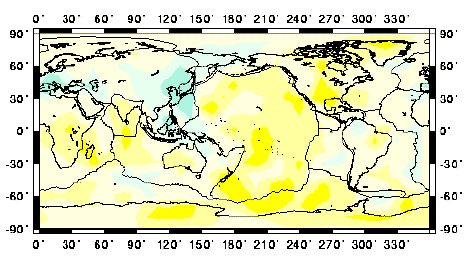

Tomographie :

 422 Km

de profondeur

Modélisation 3D de ces tomographies

Mise en évidence des zones chaudes

Mise en évidence des zones froides
