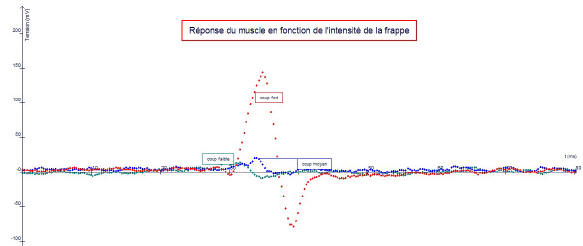

3 électromyogrammes du muscle sural (extenseur du pied) dans des conditions de stimulation croissantes

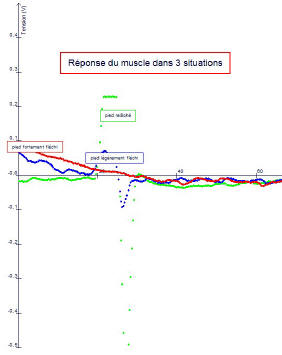

3 électromyogrammes du muscle sural (extenseur du pied) dans

des conditions de mise en jeu de l'antagoniste (jambier ou muscle fléchisseur du pied)

 La courbe verte correspond à un coup faible porté à l'aide du marteau reflexe sur le tendon d'Achille, la courbe bleue correspond à une stimulation plus forte et la courbe rouge à une stimulation très forte.

La courbe verte correspond à un coup de force moyenne porté à l'aide du marteau reflexe sur le tendon d'Achille quand le jambier est relâché, la courbe bleue correspond, pour une stimulation de même intensité à un jambier faiblement contracté et la courbe rouge correspond, pour une stimulation de même intensité à un jambier fortement contracté .
