Remarquer la position relative du site actif et du substrat.

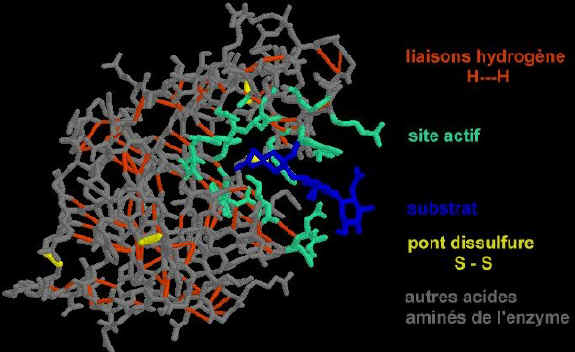

Affichage : mode "bâtonnet"

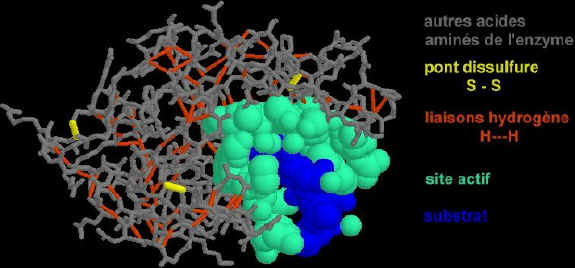

Visualisation du site actif et du substrat en mode "sphère".

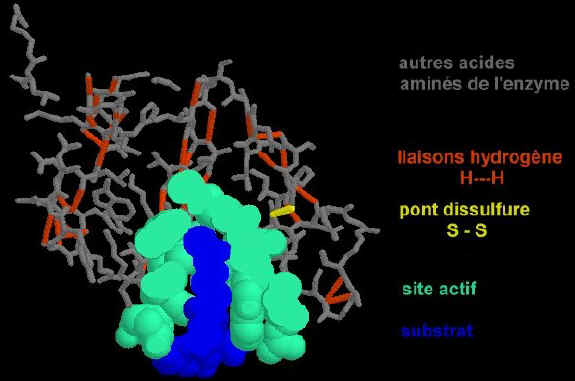

La coupe virtuelle permet d'observer le contact site actif / substrat.

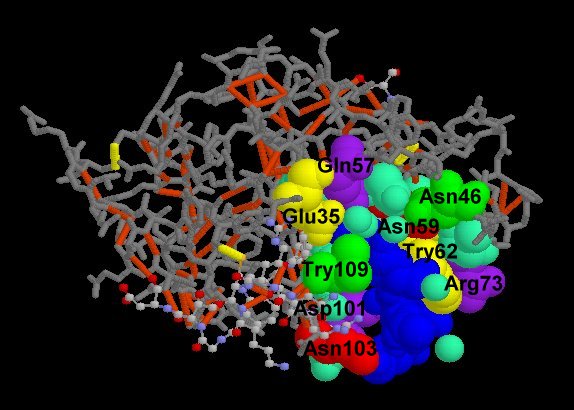

Les acides aminés du site actif sont colorés différemment et repérer par leur position dans la chaîne polypeptidique. Quelle remarque peut-on faire quand à la numérotation de deux acides aminés voisins au niveau du site ? Montrer que les liaisons matérialisées par les bâtons oranges (liaisons H) et les bâtons jaunes (ponts dissulfure) permettent d'expliquer la remarque précédente.
